車両接触限界標識
本物の鉄道では分岐器の周辺に「車両接触限界標識」というものが設置されています。今回はこの「車両接触限界標識」を模型で再現してみたいと思います。
こちらが「車両接触限界標識」です。デフォルトは白一色で黒い部分は塗装が剥げてしまった部分です。下側の一辺の長さは200mmです。1/80なら2.5mm、1/150なら1.3mm位になります。
少し引いて写真を撮ってみます。この様に分岐器の先の中央に、道床のバラストに埋もれるように設置されていますが、どのような役割があるのでしょうか。
この車両接触限界標識は、それより分岐器側に近付くともう一方の線路を走る列車に接触する可能性があることを示しています。駅や留置線で列車を停める場合、分岐器側から見てこの車両接触限界標識より奥側に停める必要があります。
実物の場合この車両接触限界標識は線路中心間が4mの位置に設置されています。模型の場合線路中心間が1/80なら5cm、1/150なら2.67cmの場所に設置すると実物同様の設置場所となります。
今回はこれを鉄道模型で再現してみたいと思います。
私の場合16番で1/80なので四角の一辺200mmは2.5mmになります。タミヤのプラ材角棒は2mmと3mmしかありませんのでどちらにするか悩みましたが、線路際は若干オーバースケールなので3mmの角棒を利用しました。角棒の四隅を削って本物の姿に近付けます。下側はバラストに埋もれてしまいますので適当にニッパーでカットすればよいでしょう。
タミヤ 楽しい工作シリーズ No.130 プラ材3mm角棒10本入(Amazon)
他の取扱店：楽天市場など

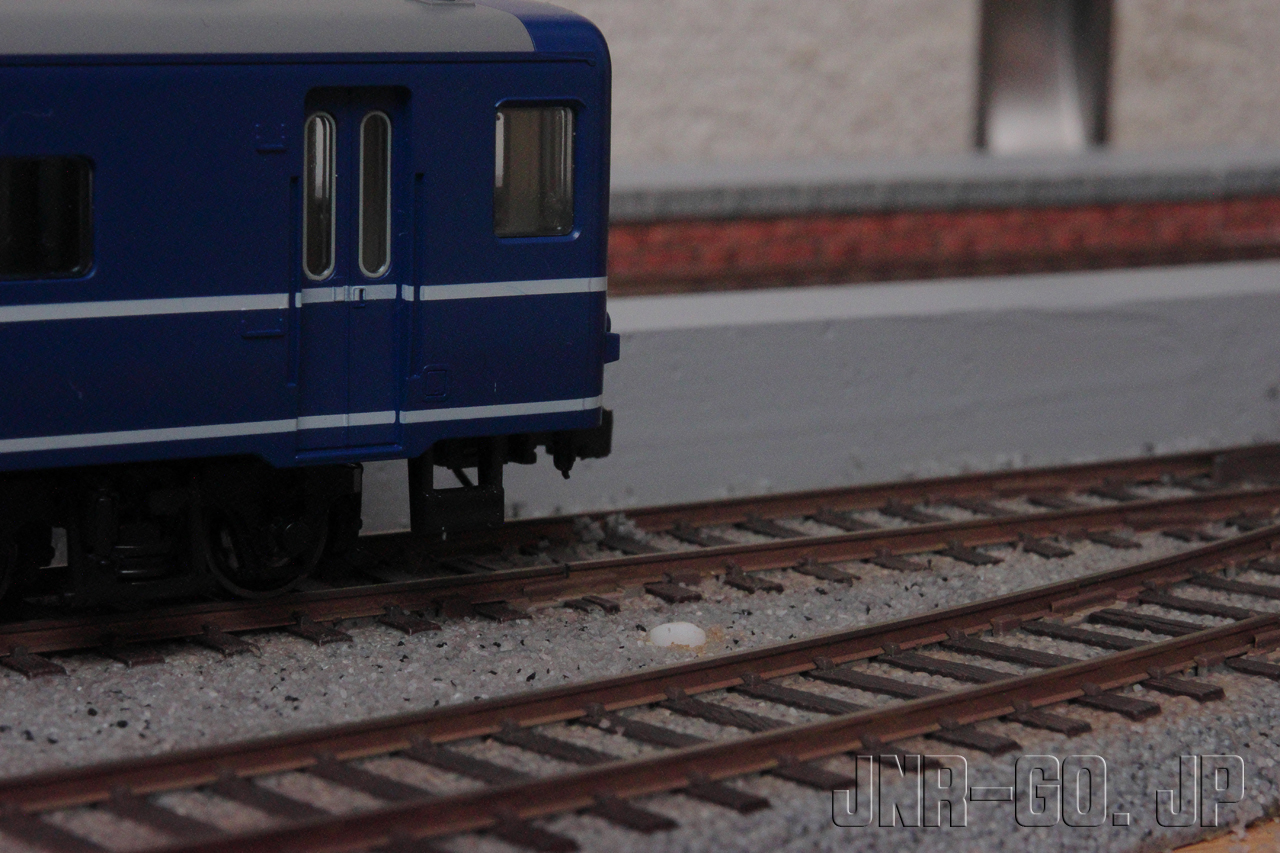

設置してみました。小さいし、同じ白だしとプラそのままで設置しましたが、少し安っぽい感じです。やはりフラットの白で塗った方が良いでしょうか。また後日やってみたいと思います。
この車両接触限界標識があるとレイアウトがよりリアルになるだけでなく、留置している車両が本線を通る列車に接触しないかどうかも一目で分かります。レイアウトを作成したら是非設置してみて欲しい標識です。
